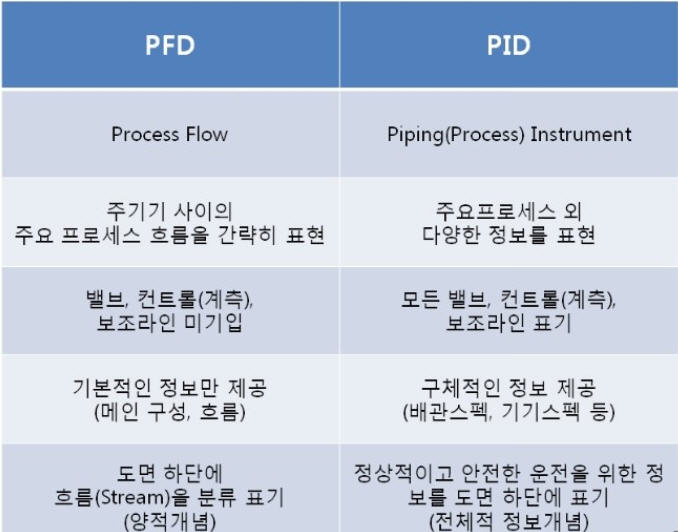

1. P&ID(Piping & Instrumentation Drawing)와 PFD(Process Flow Diagram)의 차이

종합적으로 보면 PFD는 프로세스 흐름을 간략히 도식화한 것이고, P&ID는 프로세스 흐름뿐 아니라 프로세스 전체의 모든 정보를 담아 도식화 한 것입니다.

2. 참고도면

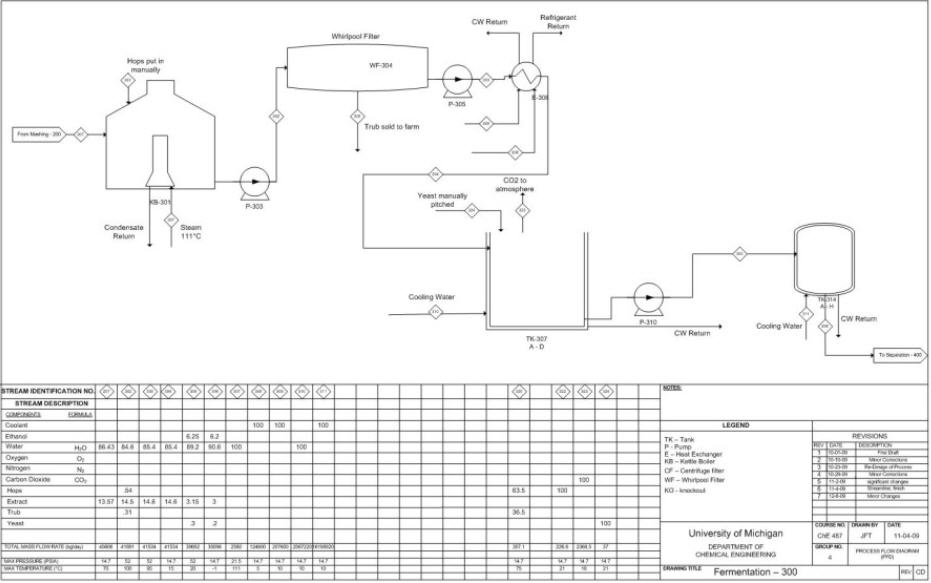

  1) PFD

PFD는 도면이 심플합니다. 그리고 하단에 각 포인트별 유량이 표기된 것을 볼 수 있습니다. 물, 산소, 질소 등의 흐름을 보여주고 있습니다.

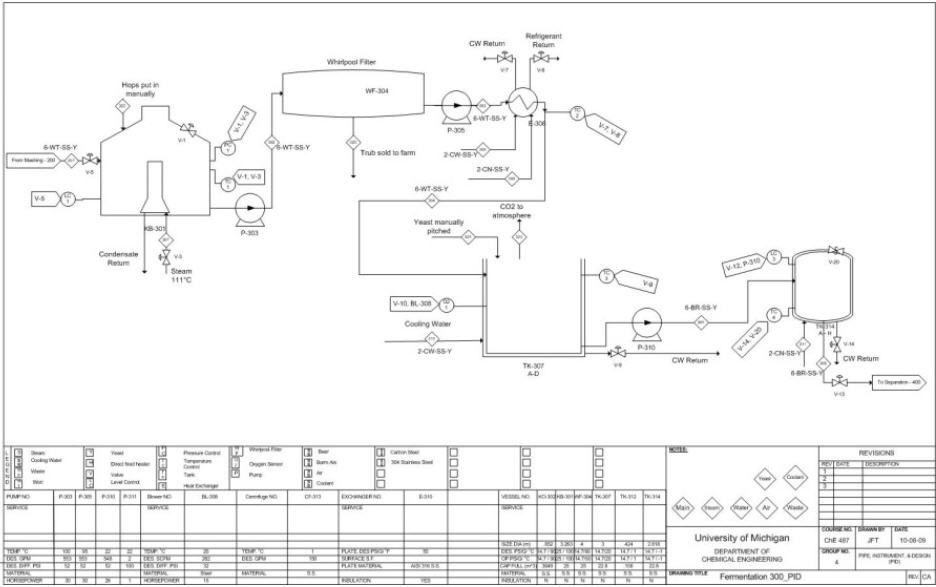

  2) P&ID

: PFD 와 다르게 구체적인 정보를 모두 담고 있습니다.

※ 상기 자료는 당사의 자료샘플 및 온라인 자료를 참고하여 제공한것으로 내용 오류가 있을 수 있으며, 절대적 자료가 아닙니다.
